DK50PR5/DK100PR5探規系列現貨應，廠家授權代理，售后技術有保證！
日本索尼Magnescale 高精度測量探規DK50/100系列:
高精度,堅固型探規,適用安裝于各種機器

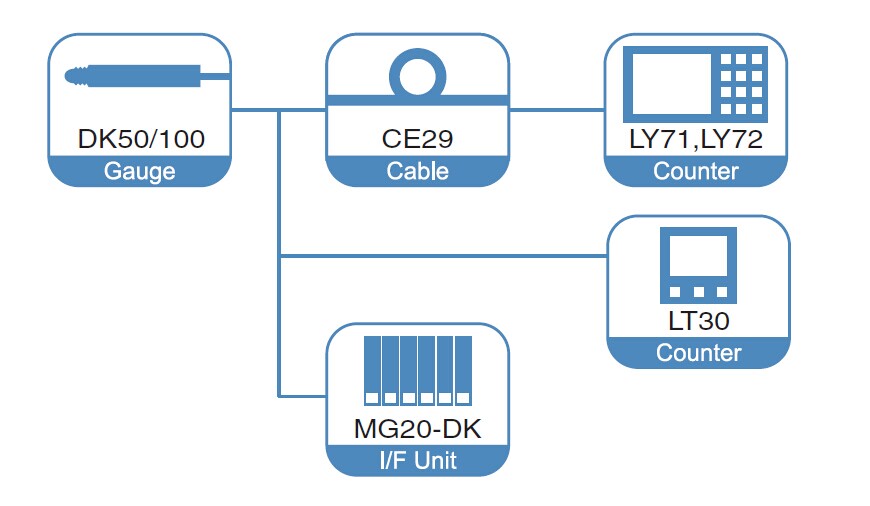

高度規DK50/DK100:DK50PR5,DK50NR5,DK100PR5,DK100NR5,精度2μm，分辨率0.5μm，測量行程50mm/100mm，出線纜最長可達22m,A/B/Z三相差動信號輸出（符合EIA-422標準），內建式原點。配用產品MG系列，LY71,LY72,LT30
產品特點：
日日本索尼Magnescale 高精度測量探規DK50/100系列特點
1.量測范圍:50mm/1.97",100mm/3.94"
2.精度：2μm(DK50PR5/50NR5),4μm(DK100PR5/100NR5)
3.解析度：0.5μm
4.適用于各種工廠作業環境.
5.高量測力(DK50PR5/100PR5)
6.低量測力(DK50NR5/100NR5)
7.直接連接至A/B相數顯器
2.精度：2μm(DK50PR5/50NR5),4μm(DK100PR5/100NR5)
3.解析度：0.5μm
4.適用于各種工廠作業環境.
5.高量測力(DK50PR5/100PR5)
6.低量測力(DK50NR5/100NR5)
7.直接連接至A/B相數顯器
技術參數：
型號名稱 | DK50NR5 | DK50PR5 | DK100NR5 | DK100PR5 | |
輸出 | A/B/Z三相差動信號輸出(符合EIA-422標準) | ||||
解析度*1 | 0.5μm | ||||
量測范圍 | 50mm | 100mm | |||
精度(溫度20℃) | 2μm | 4μm | |||
量測力(溫度20℃) | 向上 | __ | 4.9N以下 | __ | 4.9N以下 |
側向 | 0.9±0.4N | 1.8±0.65N | |||
向下 | 1.3±0.5N | 2.1±0.55N | |||
原點 | 1點(距離轉軸1mm) | ||||
最大反應速度 | 250 m/min | ||||
耐震動(10 to 2000 Hz) | 150 m/s2 | ||||
耐沖擊(11ms) | 1500 m/s2 | ||||
保護等級 | IP50 | IP64 | IP50 | IP64 | |
作業溫度 | 0℃ to 50℃ | ||||
儲存溫度 | -20℃ to 60℃ | ||||
電源電壓 | DC +5V | ||||
消耗功率 | 1 W 以下 | ||||
線纜長度*2 | 約2.5m | ||||
線纜直徑 | ?20 0-0.013mm | ||||
重量*3 | 大約360g | 大約630g | |||
量測頭 | DZ-122(按裝螺絲M2.5) | ||||
輸出線纜長度 | 最長22m | ||||
保證行程次數 | 保證能量測至少5百萬次而不產生暴沖 | ||||
配件 | + P M4*5螺絲(2個),說明書 | ||||
*1:當連結至LT30系列,MG系列和LY70系列時,須先設定解析度,詳細資訊請參考相關說明手冊.
*2:延長線(選配)請參考P10 DK 802 A/B
*3:標示重量為全重量但不包含線纜以及電氣分割功能機盒.
*4 要視Magnescale Co.,Ltd. 所定義的監定測試而定。

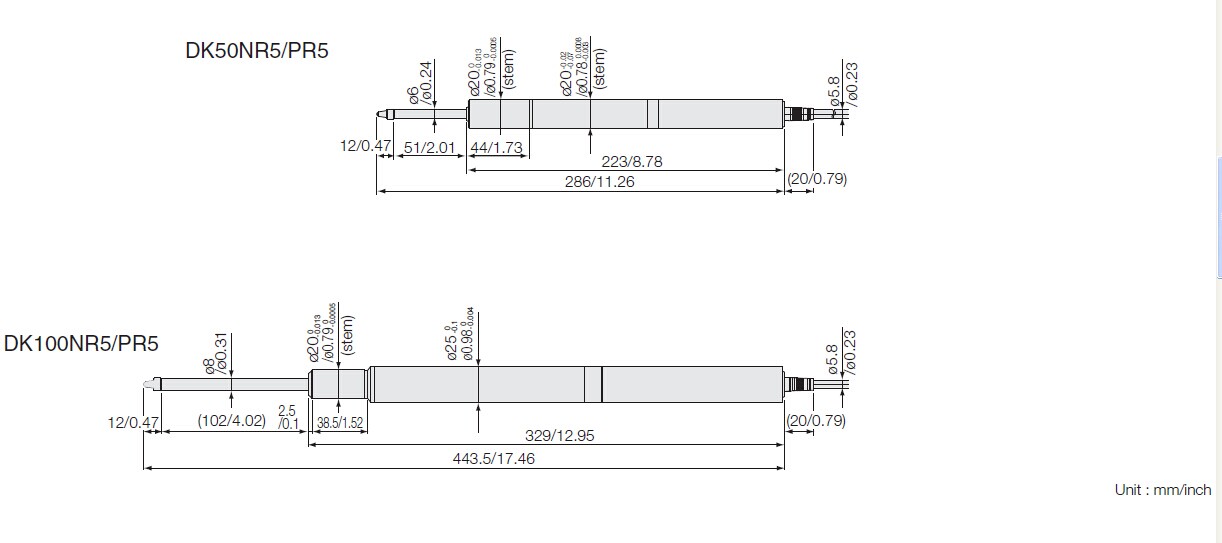

產品尺寸：
