DK812探規|電感測頭

索尼Magnescale高精度探規DK812SALR5 DK812SBLR5電感測頭

DK812 A/B系列

索尼Magnescale 高精度測量探規DK812系列:

3000萬次使用壽命的高性能測量探規DK812系列：

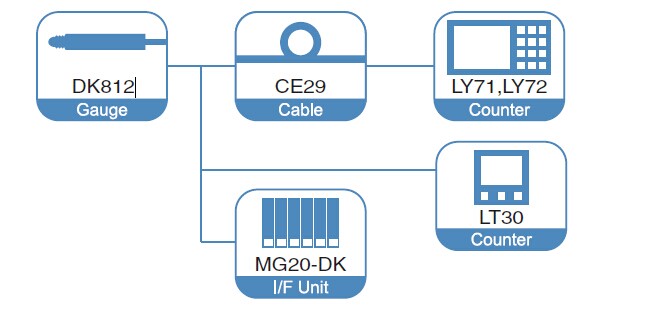

精度0.001mm；分辨率0.1微米，0.5微米；測量長度12mm；線纜最長可達22m；安裝容易，設計堅固，適用于各種工廠作業環境，耐油水灰塵，抗震動沖擊能力強；配用產品：MG10/MG20/MG30/MG40/LY71/LY72/LT30.品特點：

日本索尼Magnescale 高精度測量探規DK812系列特點

結構緊湊，并具有高分辨率0.1微米，最大響應速度也有了更進一步的提高：
1.測量范圍：12mm
2.精度：1μm（高分辨率模式），1.5μm（通用型號的分辨率）
3.最大分辨率：0.1μm
4.最大反應速度：80米/分鐘（分辨率0.1微米）250米/分鐘（分辨率0.5微米）
5.內置參考點
6.優良的耐水和耐油功能。
7.采用耐屈撓性電纜。
8.適用于各種工廠作業環境。
9.設計堅固，適用惡劣環境。
10。用氣壓輔助裝置可以垂直移動轉軸，安裝容易，可選購法蘭型探規

型號	高分辨率機型		一般用途分辨率機型
	DK812SAR	DK812SBR	DK812SAR5	DK812SBR5
	DK812SALR	DK812SBLR	DK812SALR5	DK812SBLR5
	DK812SAFR	DK812SBFR	DK812SAFR5	DK812SBFR5
	DK812SAFLR	DK812SBFLR	DK812SAFLR5	DK812SBFLR5
	DK812SAVR	DK812SBVR	DK812SAVR5	DK812SBVR5
輸出	A/B參考點訊號 差動線路驅動器輸出（符合EIA-422）
分辨率	0.1μm		0.5μm
測量范圍	DK812S:12mm
精度（20℃時）	1μm p-p		1.5μm p-p
測量力	DK812S 向下：0.6±0.3N 水平方向：0.5±0.3N 向上：0.4±0.3N		DK805S 向下：0.45±0.25N 水平方向：0.40±0.25N 向上：0.35±0.25N
參考點	一處（在軸心運動的1mm位置）
最大回應速度	80m/min	42m/min	250m/min	100m/min
抗震（20至2000Hz）	100 m/s2
抗撞擊（11ms）	1000 m/s2
保護結構*1	SAR/SBR:IP66,SALR/SBLR:IP64(IP67*2)
作業溫度	0℃至50℃
保存溫度	-20℃至60℃
電源電壓	DC+5V±5%
耗電量	1W
線纜長度	2.5m
主桿直徑	?8 0-0.009mm
重量*3	約30g
探針	附有碳化物球形尖端（DZ-123）安裝螺絲M2.5		附有鋼珠尖端，安裝螺絲M2.5
配件	內附扳手、使用說明書、補充說明、+P M4*5螺絲（2）、軟管彎頭（僅限于SAL與SBL型）
輸出電纜長度（可以連接到電子設備部分）	最長22m
使用壽命*4	無撞擊情況下至少3000萬次

*1 不包括內插盒與接頭

*2 使用內附的軟管彎頭與?4mm管時

*3 不包括纜線與內插盒

*4 要視Magnescale Co.,Ltd. 所定義的監定測試而定。

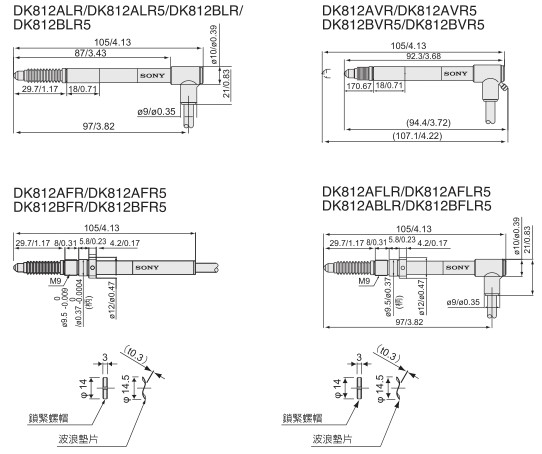

外形尺寸寸：
