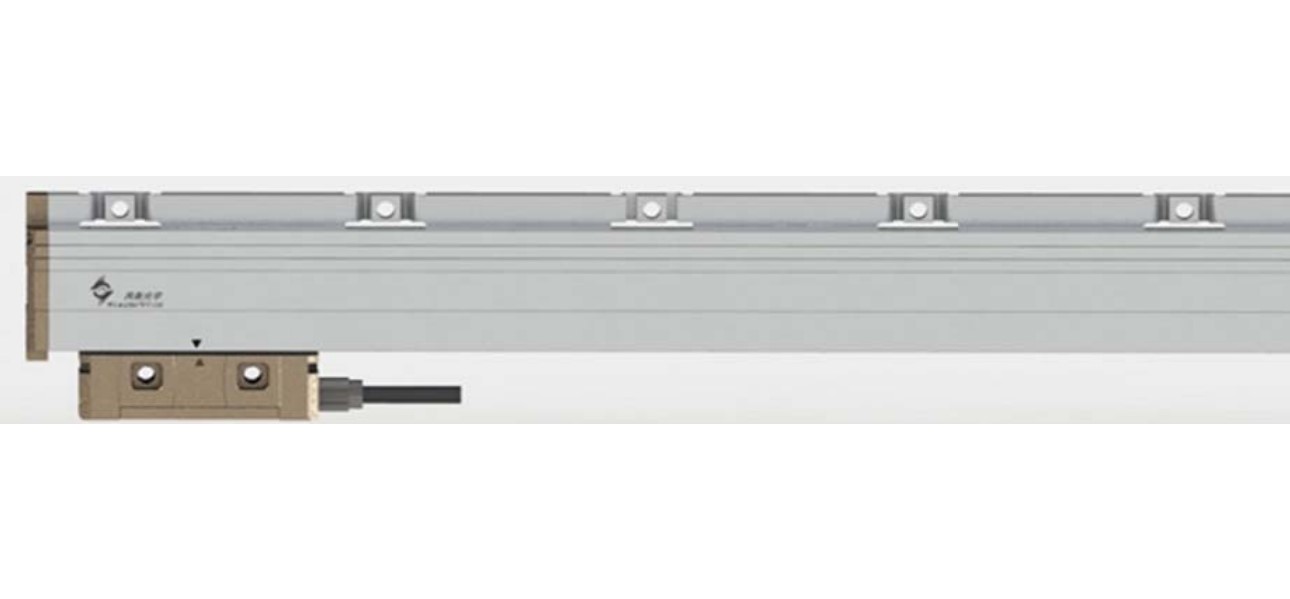

■JFT-10BJue對式光柵尺用途及特點
用途：
■Jue對式光柵尺是要求高的數控機床進給軸閉環控制的選擇；
■配合直線電機使用.直線電機配用光冊尺作為位置控制單元和速度控制單元，實現實時控制，是直線驅動伺服功能的基礎。
■是特種用途機床、專用機床、影像儀及其它自動化生產設備直線位置顯示與控制的功能部件。
■特點：
■機械結構
采用封閉結構，鋁殼保護標尺光柵、讀數頭和精密軸承，避免灰塵、切屑液進入彈性密封條保證外殼密封，剛性強。
■全陣列掃描技術
采用全陣列濾波掃描技術，顯著改善光電掃描信號的質量，提高測量精度，增強產品抗污染能力.
JFT-10BJue對式光柵尺產品型號說明
JFT-10B-①②③-ⅠⅡm
| JFT-10 | 基本型號 | ||
| B | 通訊協議 | B: BiSS-C | |
| ① | 測量長度 | (770)770mm | |
| ② | 測量步距(分辨率) | K:0.0025μm 31bit | D:0.02μm 28bit |
| B:0.005μm 30bit | E:0.04μm 27bit | ||
| C:0.01μm 29bit | F:0.08μm 26bit | ||
| ③ | 準確度等級 | 3:±3μm | |
| 5:±5μm | |||
| Ⅰ | 插頭類型 | S: | 散線 |
| 9D: | 9針D-SUB連接器 | ||
| 15D: | 15針D-SUB連接器 | ||
| Ⅱ | 電纜線長度 | 3: 3m | 如有其它長度需求,請聯系我司 |
| 6: 6m | |||
| 標準長度: | 9: 9m | ||
| 12: 12m | |||
示例： JFT-10B-640C5-S6m
測量長度：140 240 340 440 540 640 740 840 940 1040 1140 1240
1340 1440 1540 1640 1740 1840 2040 2240 2440 2640 2840
3040 3240 3440 3640 3840 4040 4240
JFT-10BJue對式光柵尺技術參數
| 輸出形式 | RS422 |
| 電源電壓(V) | 5±10% |
| 消耗電流(空載)(mA) | ≤270 |
| 絕緣阻抗(MΩ) | 500 |
| 截止頻率(-3dB) | ≥200KHz for 1Vpp |
| 速度(m/min) | 180 |
| 重量(kg/m) | 0.6+2.9 |
| 柵距(μm) | 40.96 |
| 密封等級 | IP53標準/IP64使用壓縮空氣 |
| 工作溫度(°C) | 0~+50 |
| 貯存溫度(°C) | -20~+70. |
| 相對濕度 | 20%~80%(不結露) |
| 耐沖擊(m/s2) | ≤30g 6ms (GB/T 2423.5) |
| 耐振動(m/s2) | ≤20g 50~2000Hz (GB/T2423.10) |
JFT-10BJue對式光柵尺
??
