TTL方波信號光柵尺GVS600T高性能數控光柵尺

產品介紹

?光學玻璃測量基體的光柵尺(柵距20 微米),尤其適用于數控機床。
?分辨率高達0.01 微米（0.000001毫米）, 精度等級高達?1 微米(0 .001毫米）。
?尺內裝置可有效阻絕因過濾不當流入的液體。
?輸出連接線纜可調節方向。
?連接器并入傳感器。
?參考索引可在預設或者可選的位置上編碼距離或定步距。
?小尺寸，允許狹窄空間安裝

機械和電氣特性

?1.尺體堅實厚重，電鍍鋁材質，尺寸是 40x24 毫米。
?2.彈性聯軸器可進行誤差補償，機械滯后自校正，間隙誤差 <0.2 微米(0.0002毫米）
?3.在兩側端口被固定的沿讀頭滑動面的密封膠唇具有非延展性。
?4.讀頭，包括連接桿和閱讀塊，均被電子板有效防護。
?5.閱讀模塊沿滾珠軸承滑動。
?6.壓鑄拉桿，鎳表面處理。
?7.玻璃格柵置于尺罩內。
?8.橡膠墊片可以再現機械接頭的保護 (如果被拆卸的話）
?9.可以拆解和重新組裝。
?10.可進行直接服務。
GVS600T電氣特性：
1.具有紅外線發射器和接收光電二極管的讀取裝置。

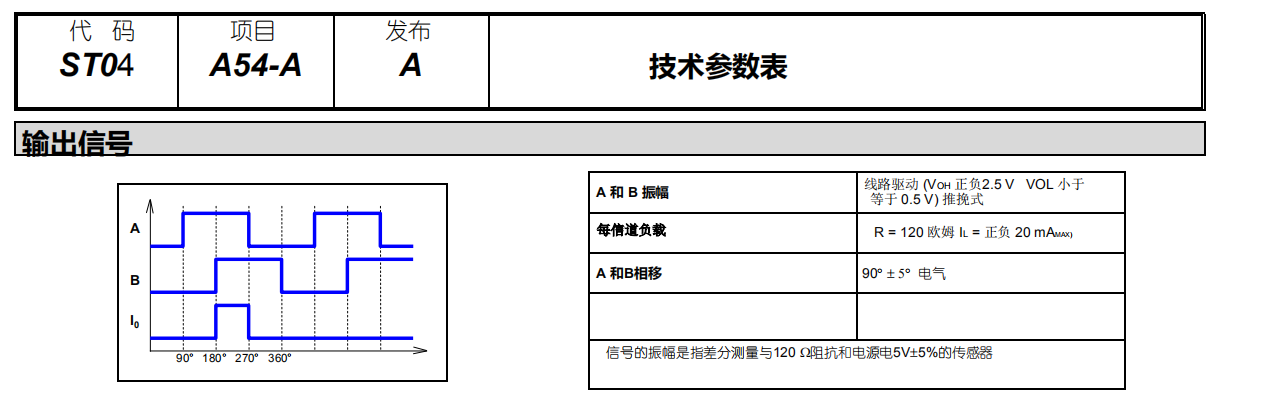

2.A和B輸出信號，相位位移為90°（電氣）。
3.參考索引可以編碼距離的，以恒定步距或可選擇的。

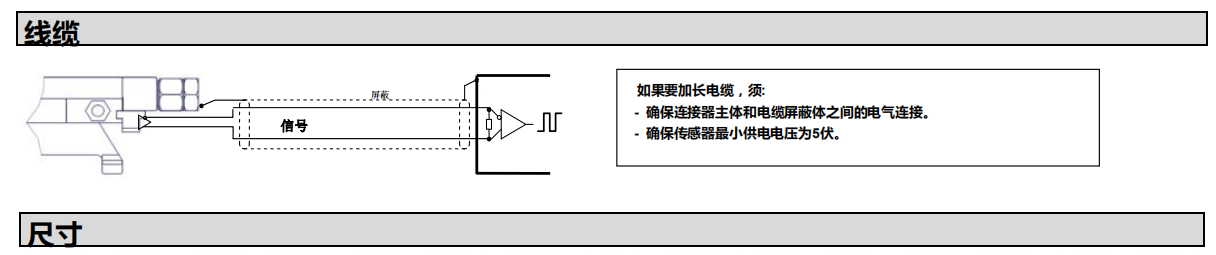

4.線纜:

.8線屏蔽電纜  = 6.1 mm, 聚氨酯外護套
.導體部分：電源0.35平方毫米；信號0.14平方毫米
  此線纜的彎曲半徑不得低于80毫米。
  此線纜可用于連續運行。

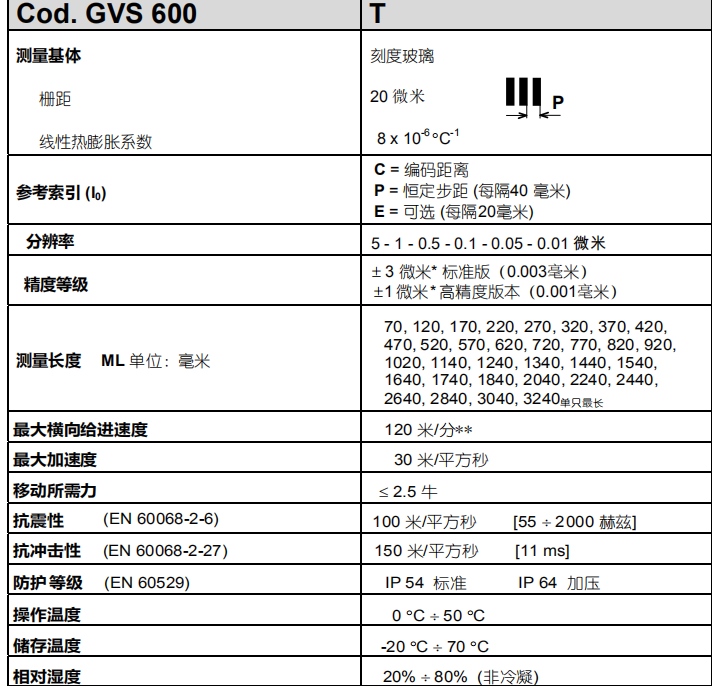

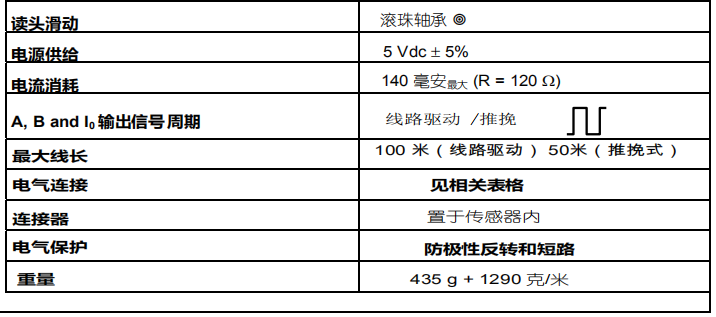

TTL方波GVS600T參數規格表：

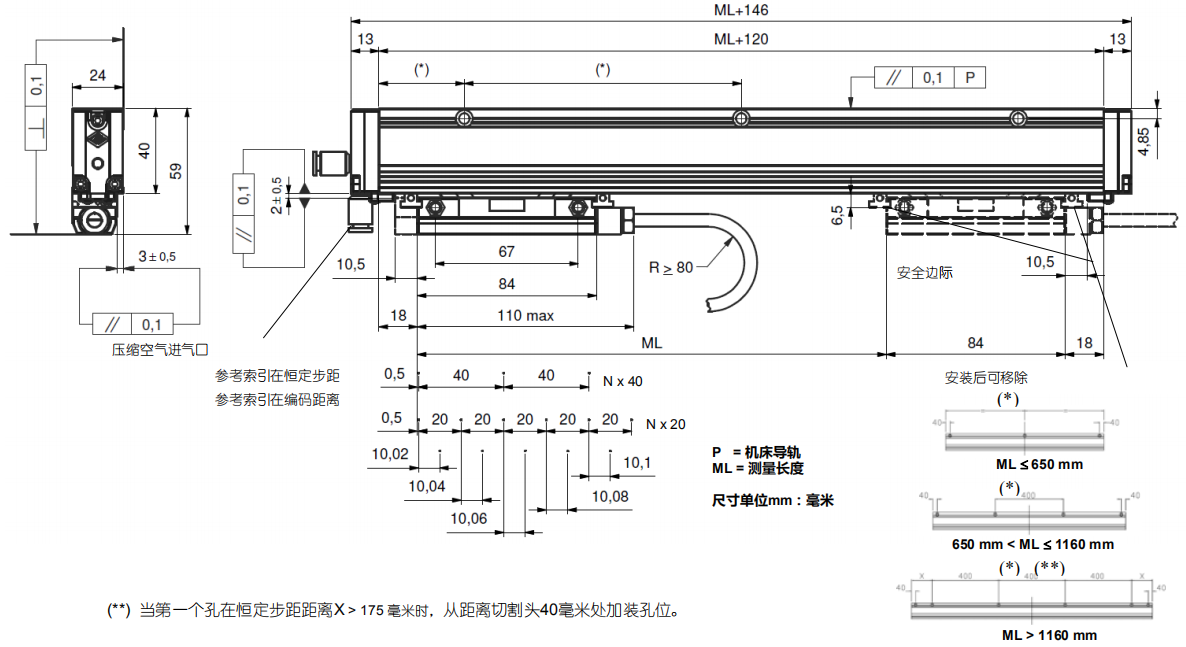

TTL方波信號光柵尺GVS600T外形尺寸表：

GIVI以生產高精度的光柵尺、磁柵尺、編碼器出名。
光柵尺分增量式光柵尺（SCR3923、NCS、GVS200、ISA2320、GMS）和絕對式光柵尺(AGS和GVS204)
磁柵尺分增量式磁柵（MTS H、MTS M、MTS P、MTS I、MTS V、MTR、GVS215）和絕對式磁柵（AGM和GVS219）
編碼器分增量式(EN58、EN38、EN413、VN413）和絕對式編碼器AEN58
